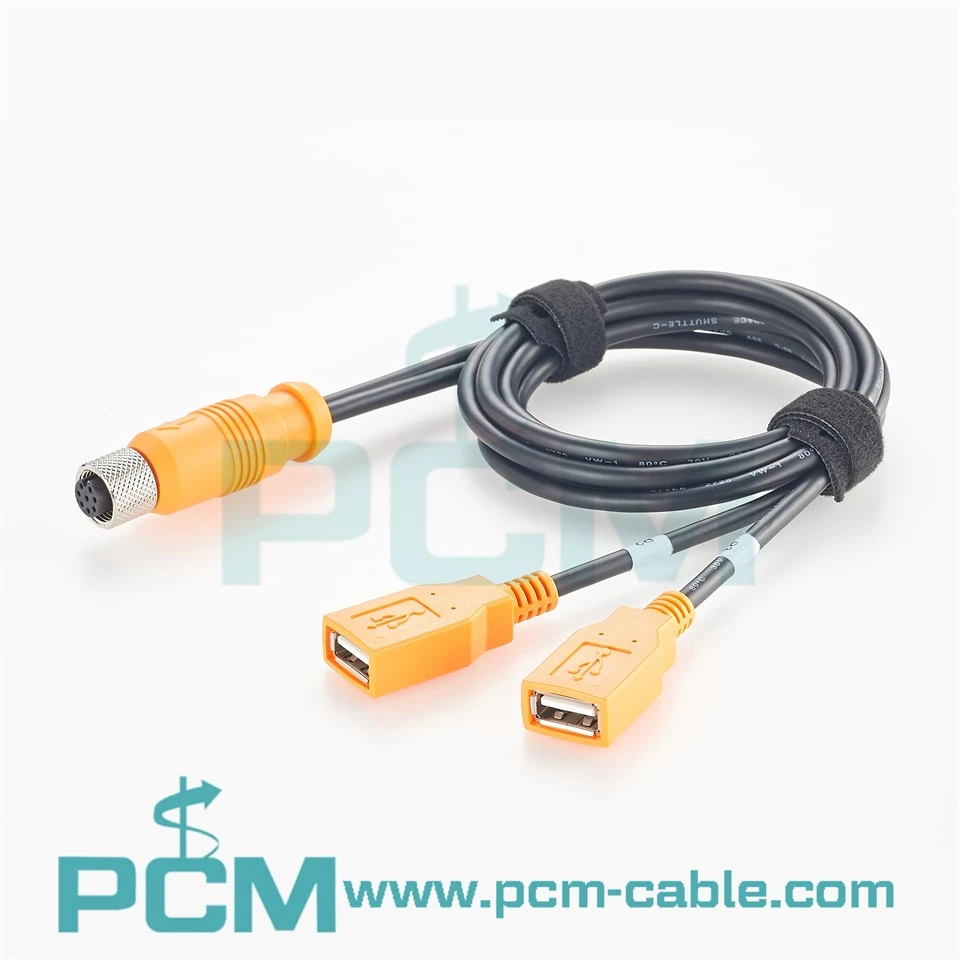

M12 A কোড 8 পিন টু ডুয়াল USB A কেবল
PCM Cable Co., Ltd. হল চীনের অন্যতম প্রধান M12 A কোড 8 পিন টু ডুয়াল USB A কেবল প্রস্তুতকারী এবং সরবরাহকারী। আমাদের কারখানা থেকে ডিসকাউন্ট মূল্যে পাইকারি উচ্চ মানের কাস্টমাইজড পণ্যে স্বাগতম। উদ্ধৃতি এবং বিনামূল্যে নমুনা জন্য আমাদের সাথে যোগাযোগ করুন.
প্রিমিয়ার ক্যাবল PCM-S-0792 হল একটি কাস্টম M12 A Code 8 Pin to USB Cable যা একটি M12 8-পিন মহিলা সংযোগকারী এবং দুটি USB প্রকার-একটি মহিলা শাখা দিয়ে ডিজাইন করা হয়েছে৷ এর Y-আকৃতির নির্মাণ রুট দুটি আলাদাভাবে ম্যাপ করা চার-তারের সংযোগ একটি সামঞ্জস্যপূর্ণ সরঞ্জাম পোর্ট থেকে P2 এবং P3-তে, যা শিল্প সরঞ্জাম একীকরণে সংগঠিত USB ব্রেকআউট সমর্থন করে।
সমাবেশে একটি 28AWG×1P + 24AWG×2C + ADB নির্মাণ এবং কমলা PVC-ওভারমোল্ড কানেক্টর সহ একটি 4.5 মিমি বাইরের ব্যাস সহ কালো UL2725 কেবল ব্যবহার করা হয়। স্ট্যান্ডার্ড দৈর্ঘ্য 1m, 2m এবং 3m অন্তর্ভুক্ত। এটি সরঞ্জাম-পার্শ্বের ওয়্যারিংকে একত্রিত করার, দুটি USB ইন্টারফেস সংগঠিত করার এবং সাইটের সমাপ্তির কাজকে- কমানোর একটি ব্যবহারিক উপায় প্রদান করে৷ USB সংস্করণ, পাওয়ার ক্ষমতা এবং ডিভাইসের সামঞ্জস্য সম্পূর্ণ{16}}সিস্টেম স্তরে যাচাই করা আবশ্যক৷
মূল সুবিধা: ডুয়াল ইউএসবি ব্রেকআউট
PCM-S-0792 একটি একক USB পোর্ট থেকে দুটি USB চ্যানেল তৈরি করে না৷ পরিবর্তে, এটি একটি ডেডিকেটেড এম12 8-পিন ইকুইপমেন্ট ইন্টারফেস থেকে দুটি ইউএসবি-এ মহিলা সংযোগকারীতে বিদ্যমান দুটি ইউএসবি চ্যানেলকে বিভক্ত করে। একটি সাধারণ ইউএসবি ওয়াই স্প্লিটার থেকে ভিন্ন, এটি একটি ম্যাচিং M12 পিনআউট সহ OEM সরঞ্জামের জন্য তৈরি এবং দুটি পৃথকভাবে অ্যাক্সেসযোগ্য পেরিফেরাল সংযোগ প্রদান করে।
স্থিতিশীল সংযোগ: সঙ্গম এবং পিনআউট নিয়ন্ত্রণ
M12 প্রান্ত একটি থ্রেডেড মিলন বিন্যাস ব্যবহার করে, যখন USB-এ প্রান্তগুলি প্রচলিত মহিলা ইন্টারফেস প্রদান করে। নির্ভরযোগ্য অপারেশন সঠিক কোডিং, লিঙ্গ, সম্পূর্ণ মিলন এবং সরঞ্জাম-সাইড পিন অ্যাসাইনমেন্টের উপর নির্ভর করে। শেল সংযোগগুলি অঙ্কন অনুসরণ করে, যখন প্রকৃত EMC কর্মক্ষমতা গ্রাউন্ডিং, রাউটিং এবং সম্পূর্ণ সিস্টেম ডিজাইনের উপর নির্ভর করে।
ইনস্টলেশনের প্রয়োজনীয়তা: ইন্টারফেস এবং রাউটিং যাচাইকরণ
ইনস্টলেশনের আগে, ম্যাচিং M12 8-পিন পুরুষ সরঞ্জাম সংযোগকারী, A-কোডিং, পিন অ্যাসাইনমেন্ট এবং USB হোস্ট/ডিভাইসের ভূমিকা যাচাই করুন। উপযুক্ত 1m, 2m বা 3m দৈর্ঘ্য নির্বাচন করুন এবং পর্যাপ্ত USB মিলনের ছাড়পত্র, শাখা চলাচল এবং বাঁক ব্যাসার্ধের অনুমতি দিন। একা যান্ত্রিক মিলন বৈদ্যুতিক সামঞ্জস্য স্থাপন করে না।
পণ্য স্পেসিফিকেশন
| পণ্যের নাম | এম12 8-ডুয়াল ইউএসবিতে ফিমেল পিন করুন-একটি ফিমেল ওয়াই কেবল৷ |
| প্রিমিয়ার কেবল P/N | PCM-S-0792 |
| কনফিগারেশন | 1 × M12 8পিন ফিমেল → 2 × USB-একটি মহিলা |
| সংযোগকারী রঙ | কমলা পিভিসি ওভারমোল্ডিং |
| তারের নির্মাণ | 28AWG × 1P + 24AWG × 2C + ADB |
| তারের ধরন | UL2725 |
| বাইরের ব্যাস | 4.5 মিমি |
| দৈর্ঘ্য বিকল্প | 1000 ± 30 মিমি ; 2000 ± 30 মিমি ; 3000 ± 30 মিমি |
পণ্য প্রদর্শন
পণ্য বৈশিষ্ট্য
◆ পৃথক শাখা পিন ম্যাপিং

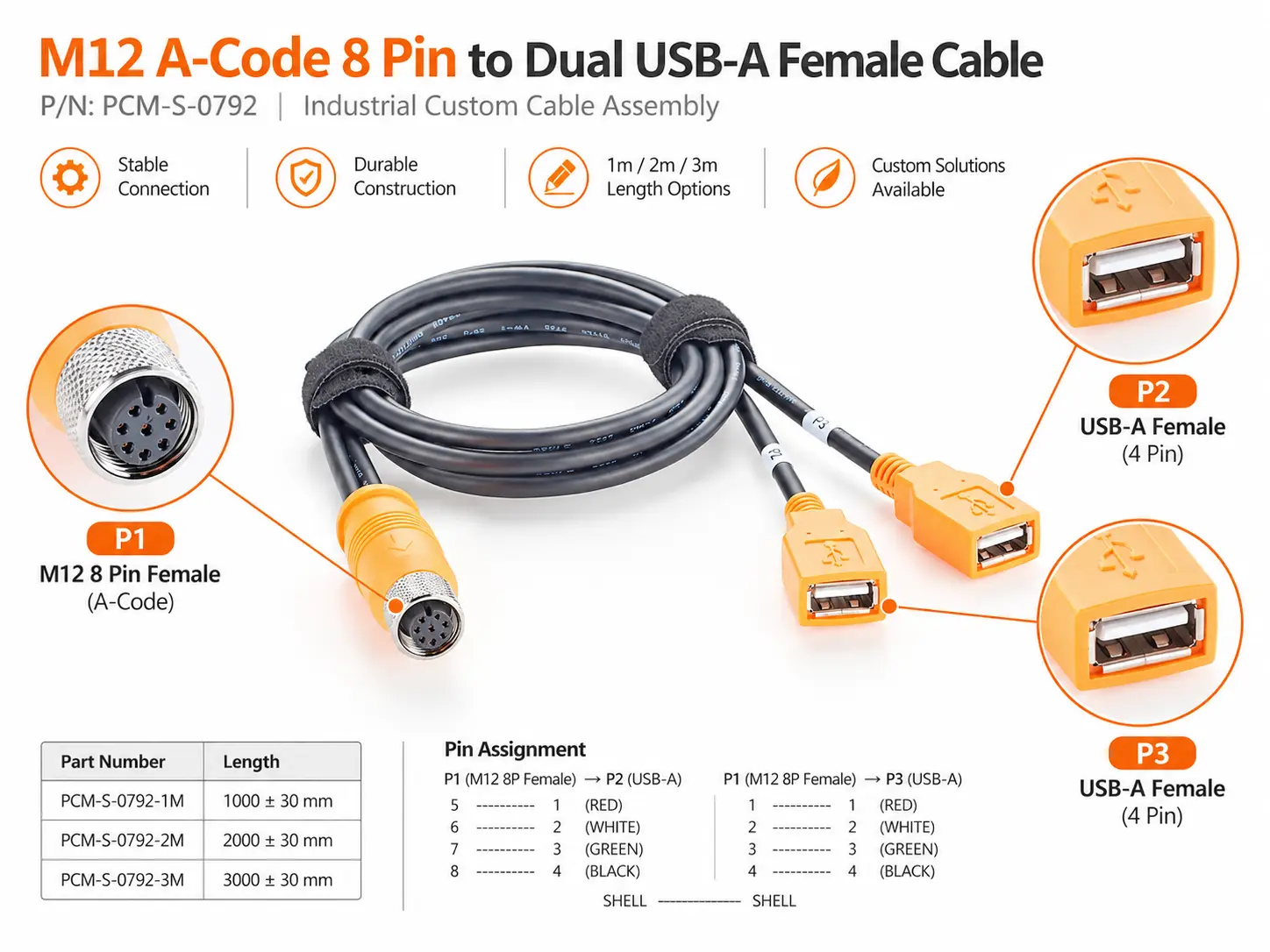

P1 পিন 5-8 P2 এর সাথে সংযুক্ত, যখন পিন 1-4 P3 এর সাথে সংযোগ করে। প্রতিটি শাখা চারটি USB-একটি পরিচিতির মানচিত্র করে। শাখাগুলি কেবল সমান্তরাল নয় এবং একটি সামঞ্জস্যপূর্ণ সরঞ্জামের-সাইড ডুয়াল-চ্যানেল কনফিগারেশন প্রয়োজন৷
◆ M12-টু-ইউএসবি ইন্টারফেস কনফিগারেশন
একটি M12 8-পিন মহিলা সংযোগকারী দুটি USB-একটি মহিলা পোর্টে সমাপ্ত হয়৷ কমলা ওভারমোল্ডিং সংযোগকারী এলাকা চিহ্নিত করতে সাহায্য করে এবং সরঞ্জাম-পার্শ্বের একত্রিত পোর্ট লেআউটকে সমর্থন করে।
◆ UL2725 কম্পোজিট কেবল
UL2725 তারের বৈশিষ্ট্য 28AWG×1P + 24AWG×2C + ADB নির্মাণ একটি 4.5 মিমি কালো জ্যাকেট সহ। এটি ডেটা, পাওয়ার এবং অক্জিলিয়ারী শিল্ডিং ব্যবস্থার জন্য একটি ভৌত ভিত্তি প্রদান করে, প্রকল্পের স্তরের বৈদ্যুতিক যাচাইকরণ সাপেক্ষে।
◆ তিনটি স্ট্যান্ডার্ড দৈর্ঘ্য
1000±30mm, 2000±30mm এবং 3000±30mm সংস্করণে উপলব্ধ, অপ্রয়োজনীয় তারের অতিরিক্ত কমানোর সময় ক্যাবিনেট, র্যাক বা পরীক্ষা-প্ল্যাটফর্মের দূরত্ব অনুযায়ী নির্বাচনের অনুমতি দেয়।
কোর অ্যাপ্লিকেশন দৃশ্যকল্প
ইন্ডাস্ট্রিয়াল কম্পিউটার এবং কন্ট্রোল প্ল্যাটফর্ম
শিল্প কম্পিউটিং প্ল্যাটফর্মগুলির জন্য উপযুক্ত যা দুটি ইউএসবি চ্যানেলকে একটি অনুরূপ এম12 8-পিন পোর্টে রুট করে, সামঞ্জস্যপূর্ণ পেরিফেরাল এবং রক্ষণাবেক্ষণ ডিভাইসগুলির অ্যাক্সেস সক্ষম করে৷
অটোমেশন এবং রোবোটিক্স কন্ট্রোল ক্যাবিনেট
অটোমেশন বা রোবোটিক্স কন্ট্রোল ক্যাবিনেটের অভ্যন্তরে কাস্টম USB ইন্টারফেস বিতরণ সমর্থন করে, অপারেশন, ডিবাগিং বা পরিষেবার অবস্থানে সরঞ্জাম{0}}পার্শ্ব সংযোগ প্রসারিত করে৷
মূল কর্মক্ষমতা সুবিধা
একত্রিত সরঞ্জাম ইন্টারফেস
একটি M12 ইন্টারফেস দুটি স্বাধীন সংযোগ বহন করে, বাহ্যিক সংযোগকারীর অবস্থান হ্রাস করে এবং সামঞ্জস্যপূর্ণ ডুয়াল{1}USB সিস্টেমে তারের ব্যবস্থাপনাকে সহজ করে।
সামঞ্জস্যপূর্ণ ইনস্টলেশনের জন্য preassembled তারের
ফ্যাক্টরি-প্রি-অ্যাসেম্বল করা ওয়্যারিং এবং ওভারমোল্ডিং ফিল্ড ইনস্টলেশনের ধাপগুলিকে হ্রাস করে, যখন 100% খোলা, সংক্ষিপ্ত এবং মিসওয়্যার টেস্টিং সামঞ্জস্যপূর্ণ সমাবেশকে সমর্থন করে।
Y-ইকুইপমেন্ট ইন্টিগ্রেশনের জন্য ব্রাঞ্চ লেআউট
Y-শাখা বিন্যাস দুটি USB-একটি মহিলা পোর্টকে পৃথক পেরিফেরালগুলি পরিবেশন করতে দেয়, উপযুক্ত শাখার নাগাল এবং বাঁক ক্লিয়ারেন্স সহ নমনীয় রাউটিং সমর্থন করে।
সংজ্ঞায়িত পিন ম্যাপিং এবং বৈদ্যুতিক পরিদর্শন
সংজ্ঞায়িত P1, P2 এবং P3 পিন ম্যাপিং এবং বৈদ্যুতিক পরীক্ষার প্রয়োজনীয়তা ইনকামিং পরিদর্শন, নমুনা বৈধতা এবং সনাক্তযোগ্য উত্পাদন মান নিয়ন্ত্রণ সমর্থন করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: এই M12 8-পিন কি ডুয়াল USB কেবল একটি USB হাব?
A1: না। PCM-S-0792 হল একটি USB হাব কন্ট্রোলার ছাড়া একটি প্যাসিভ ক্যাবল অ্যাসেম্বলি। এটি দুটি বিদ্যমান চ্যানেলকে পৃথকভাবে রুট করে এবং স্বয়ংক্রিয়ভাবে একটি ইউএসবি হোস্ট পোর্টকে দুটি স্বাধীন পোর্টে প্রসারিত করতে পারে না।
Q2: এটা কি প্রতিটি M12 A-কোডেড 8-পিন ডিভাইসের সাথে সামঞ্জস্যপূর্ণ?
A2: সামঞ্জস্য সর্বজনীন নয়। সঠিক সংযোগকারী অংশ নম্বর, A-কোডিং, লিঙ্গ, পিনআউট, USB সিগন্যাল অ্যাসাইনমেন্ট এবং পাওয়ার প্রয়োজনীয়তা যাচাই করুন। অভিন্ন M12 সংযোগকারী জ্যামিতি অভিন্ন তারের গ্যারান্টি দেয় না।
প্রশ্ন 3: দৈর্ঘ্য, পিনআউট বা সংযোগকারীগুলি কাস্টমাইজ করা যেতে পারে?
A3: OEM কাস্টমাইজেশন তারের দৈর্ঘ্য, শাখার মাত্রা, M12 কোডিং, সংযোগকারী লিঙ্গ, পিন অ্যাসাইনমেন্ট, তারের নির্মাণ, ওভারমোল্ড রঙ এবং লেবেলিংয়ের জন্য মূল্যায়ন করা যেতে পারে। পরিবর্তনের জন্য পুনর্নবীকরণ যান্ত্রিক এবং বৈদ্যুতিক যাচাইকরণ প্রয়োজন।
পণ্য অঙ্কন
