সার্ভো মোটর এনকোডার কেবল

সার্ভো মোটর এনকোডার কেবলটি ঢাল করা উচিত কারণ সার্ভো সিস্টেম সাধারণত একটি শিল্প পরিবেশে ব্যবহৃত হয় এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ দ্বারা ব্যাপকভাবে প্রভাবিত হতে পারে।

সার্ভো ড্রাইভের এনকোডার কেবলটি এনকোডার এবং ড্রাইভকে সংযুক্ত করে অবস্থান এবং গতি প্রতিক্রিয়া সংকেত প্রেরণ করতে ব্যবহৃত হয়। এর কাজের নীতিতে সাধারণত নিম্নলিখিত পদক্ষেপগুলি অন্তর্ভুক্ত থাকে:

এনকোডার অপারেশন: এনকোডারটি সার্ভো মোটরে ইনস্টল করা হয় এবং মোটর রটারের অবস্থান এবং গতি অনুধাবন করে এই তথ্যকে ডিজিটাল সংকেতে রূপান্তর করে।

সিগন্যাল ট্রান্সমিশন: এনকোডার এনকোডার তারের মাধ্যমে সার্ভো ড্রাইভে অবস্থান এবং গতির ডিজিটাল সংকেত প্রেরণ করে। এনকোডার তারের তারগুলি এনকোডার থেকে ড্রাইভে এই সংকেতগুলি প্রেরণ করে।

ড্রাইভ ডিকোডিং: ড্রাইভ এনকোডার দ্বারা প্রেরিত সংকেত গ্রহণ করে এবং এই সংকেতের উপর ভিত্তি করে মোটরের ঘূর্ণন নিয়ন্ত্রণ করে। সুনির্দিষ্ট অবস্থান নিয়ন্ত্রণ এবং গতি নিয়ন্ত্রণ অর্জনের জন্য ড্রাইভটি প্রাপ্ত অবস্থান এবং গতি প্রতিক্রিয়া সংকেতের উপর ভিত্তি করে মোটরের ঘূর্ণন সামঞ্জস্য করে।

প্রতিক্রিয়া নিয়ন্ত্রণ: ড্রাইভটি এনকোডার থেকে প্রাপ্ত অবস্থান এবং গতির তথ্য ব্যবহার করে, এটিকে সেট মানের সাথে তুলনা করে এবং মোটরের আউটপুট সামঞ্জস্য করে নিশ্চিত করে যে প্রকৃত আন্দোলন প্রত্যাশিত আন্দোলনের সাথে সামঞ্জস্যপূর্ণ। এই বন্ধ-লুপ নিয়ন্ত্রণ উচ্চ-নির্ভুলতা এবং স্থিতিশীল গতি নিয়ন্ত্রণ অর্জন করতে সার্ভো সিস্টেমকে সক্ষম করে।

সার্ভো ব্রেকগুলি সাধারণত ইলেক্ট্রোম্যাগনেটিক ব্রেক যা ইলেক্ট্রোম্যাগনেটিক বল নিয়ন্ত্রণ করে ব্রেকিং বা রিলিজ ফাংশন অর্জন করে। এর কাজের নীতি নিম্নরূপ:

ইলেক্ট্রোম্যাগনেটিক ফোর্স কন্ট্রোল: সার্ভো ব্রেক এর ভিতরে একটি ইলেক্ট্রোম্যাগনেটিক কয়েল থাকে, যা চালিত হলে ইলেক্ট্রোম্যাগনেটিক ফোর্স তৈরি করে। এই ইলেক্ট্রোম্যাগনেটিক ফোর্স ব্রেকের ভিতরের ব্রেক ডিস্ককে সার্ভো মোটর শ্যাফ্টে স্থির ব্রেক বডির সাথে যোগাযোগ করে, যার ফলে ব্রেকিং ফাংশনটি অর্জন করে।

ব্রেক রিলিজ: যখন ব্রেক রিলিজ করার প্রয়োজন হয়, তখন কন্ট্রোল সিস্টেম ইলেক্ট্রোম্যাগনেটিক কয়েলের পাওয়ার সাপ্লাই ডিসকানেক্ট করে, যাতে ইলেক্ট্রোম্যাগনেটিক ফোর্স অদৃশ্য হয়ে যায় এবং ব্রেক ডিস্ক এবং ব্রেক বডির মধ্যে যোগাযোগও মুক্ত হয়, যার ফলে ব্রেক রিলিজ হয়।

স্থিতিশীলতা এবং নির্ভরযোগ্যতা: সার্ভো ব্রেকগুলি সাধারণত একটি স্প্রিং প্রিলোডেড কাঠামোর সাথে ডিজাইন করা হয়। এমনকি পাওয়ার ব্যর্থতা বা ব্যর্থতার ক্ষেত্রেও, ব্রেকটি ব্রেকিং অবস্থায় থাকবে, যান্ত্রিক ডিভাইসের স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করবে।

সাধারণভাবে বলতে গেলে, সার্ভো মোটরের তারের ধাপগুলি নিম্নরূপ:

পাওয়ার এবং গ্রাউন্ড ক্যাবল নিশ্চিত করুন: প্রথমে পাওয়ার ক্যাবল এবং গ্রাউন্ড ক্যাবল নিশ্চিত করুন। পাওয়ার ক্যাবল সাধারণত লাল হয় এবং গ্রাউন্ড ক্যাবল সাধারণত বাদামী বা কালো হয়। সংশ্লিষ্ট পাওয়ার পোর্টে পাওয়ার ক্যাবল এবং গ্রাউন্ড পোর্টে গ্রাউন্ড ক্যাবল সংযুক্ত করুন।

নিয়ন্ত্রণ সংকেত সংযুক্ত করুন: নিয়ন্ত্রণ সংকেত তারের সাধারণত কমলা, হলুদ, সাদা বা নীল হয়. কন্ট্রোলার বা ড্রাইভারের ইন্টারফেস সনাক্তকরণ অনুযায়ী, সংশ্লিষ্ট পোর্টে কন্ট্রোল সিগন্যাল তারের সাথে সংযোগ করুন।

সংযোগ ঠিক করুন: শিথিলতা বা দুর্বল যোগাযোগ এড়াতে নিশ্চিত করুন যে সমস্ত সংযোগ দৃঢ় এবং নির্ভরযোগ্য।

1. এনকোডার তারের সংখ্যা

প্রথমত, এনকোডার তারের সংজ্ঞা সার্ভো মোটর এনকোডার তারের সংখ্যা দ্বারা আলাদা করা যেতে পারে। সাধারণভাবে বলতে গেলে, তিন বা চারটি এনকোডার তার আছে। যদি তিনটি এনকোডার ক্যাবল থাকে, তবে সেগুলি যথাক্রমে ফেজ A, ফেজ B এবং ফেজ Z-এর সাথে মিলে যায় এবং মোটর ঘূর্ণনের ফেজ এবং দিক সনাক্ত করতে ব্যবহৃত হয়; যদি চারটি এনকোডার কেবল থাকে, ফেজ A, ফেজ B এবং ফেজ Z ছাড়াও, একটি পাওয়ার লাইনও রয়েছে।

2. এনকোডার তারের রঙ

দ্বিতীয়ত, এনকোডার তারের সংজ্ঞা এনকোডার তারের রঙ দ্বারা আলাদা করা যেতে পারে। বিভিন্ন নির্মাতা এবং মডেলের সার্ভো মোটর এনকোডার তারের রঙ সামান্য পরিবর্তিত হতে পারে, তবে সাধারণভাবে বলতে গেলে, এ ফেজ তারের রঙ সবুজ বা কালো, বি ফেজ তারের রঙ লাল বা সাদা, জেড ফেজের রঙ তারের নীল বা হলুদ, এবং পাওয়ার লাইন সাধারণত লাল বা বাদামী হয়। আপনি যদি এনকোডার তারের সংজ্ঞা সম্পর্কে নিশ্চিত না হন তবে আপনি প্রাসঙ্গিক বৈশিষ্ট্যগুলি পরীক্ষা করতে পারেন।

3. এনকোডার তারের ইন্টারফেস

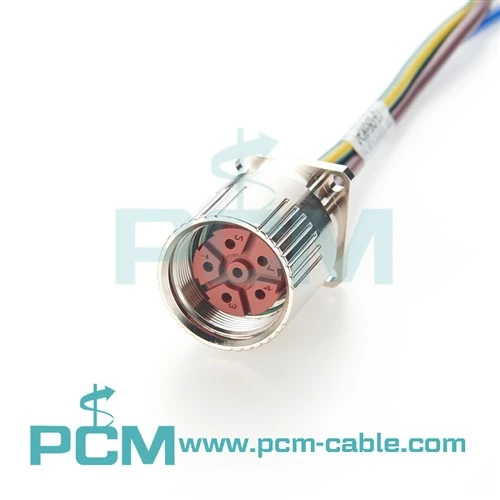

অবশেষে, এনকোডার তারের সংজ্ঞা সার্ভো মোটর এনকোডার তারের ইন্টারফেস দ্বারা আলাদা করা যেতে পারে। সাধারণভাবে বলতে গেলে, এনকোডার তারের জন্য দুটি ধরণের ইন্টারফেস রয়েছে, যথা টার্মিনাল এবং প্লাগ। যদি এটি একটি টার্মিনাল ইন্টারফেস হয়, তাহলে আপনাকে কন্ট্রোলার বা ড্রাইভের টার্মিনালে তারের সংযোগ করতে একটি স্ক্রু ড্রাইভার ব্যবহার করতে হবে; যদি এটি একটি প্লাগ ইন্টারফেস হয়, তাহলে আপনাকে কন্ট্রোলার বা ড্রাইভের প্লাগে কেবলটি ঢোকাতে হবে।

সার্ভো মোটরগুলি প্রায়শই এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেগুলির অবস্থান, গতি এবং টর্কের সুনির্দিষ্ট নিয়ন্ত্রণ প্রয়োজন, যেমন শিল্প যন্ত্রপাতি, রোবোটিক্স, সিএনসি মেশিনিং ইত্যাদি। সার্ভো মোটরগুলি ইনপুট সংকেত অনুসারে আউটপুট শ্যাফ্টের অবস্থান এবং গতিকে সঠিকভাবে সামঞ্জস্য করতে পারে, এবং প্রায়শই এমন পরিস্থিতিতে ব্যবহৃত হয় যার জন্য উচ্চ-নির্ভুল গতি নিয়ন্ত্রণের প্রয়োজন হয়।

এনকোডারগুলি সঠিক প্রতিক্রিয়া তথ্য প্রদানের জন্য মোটর বা যান্ত্রিক আন্দোলনের অবস্থান, গতি এবং দিক পরিমাপ করতে ব্যবহৃত হয়। সার্ভো সিস্টেমে, এনকোডারগুলি সাধারণত মোটর রটারের অবস্থান নিরীক্ষণ করতে এবং ক্লোজড-লুপ নিয়ন্ত্রণ অর্জন করতে এবং সিস্টেমের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করতে নিয়ন্ত্রণ সিস্টেমে প্রতিক্রিয়া সংকেত পাঠাতে ব্যবহৃত হয়। এনকোডারগুলি অটোমেশন সরঞ্জাম, রোবট, সিএনসি সিস্টেম এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

গ্রাউন্ড (GND):

ব্যাটারির নেতিবাচক টার্মিনালের সাথে সংযুক্ত স্থল তারের প্রতিনিধিত্ব করতে সাধারণত বাদামী বা কালো ব্যবহার করা হয়।

সার্ভো পাওয়ার (Vservo):

ব্যাটারির ইতিবাচক টার্মিনালের সাথে সংযুক্ত সার্ভো পাওয়ারের প্রতিনিধিত্ব করতে সাধারণত লাল ব্যবহার করা হয়।

সার্ভো নিয়ন্ত্রণ সংকেত লাইন:

এটি কমলা, হলুদ, সাদা বা নীল হতে পারে, যা অবস্থান এবং গতি নিয়ন্ত্রণের মতো নিয়ন্ত্রণ সংকেত প্রেরণ করতে ব্যবহৃত হয়।

সার্ভো মোটরগুলির জন্য সাধারণত ব্যবহৃত তারের গেজটি মোটরের শক্তি, বর্তমান এবং প্রয়োগের প্রয়োজনীয়তার উপর নির্ভর করে। সাধারণভাবে বলতে গেলে, ছোট পাওয়ার সার্ভো মোটরগুলি পাতলা তার ব্যবহার করতে পারে, যখন উচ্চ ক্ষমতার সার্ভো মোটরগুলিতে উচ্চতর স্রোত বহন করার জন্য মোটা তারের প্রয়োজন হয়। সাধারণ তারের পরিমাপক 22AWG থেকে 16AWG পর্যন্ত তারের ব্যাস অন্তর্ভুক্ত করে।
