H-MTD থেকে MATEnet কেবল
PCM Cable Co., Ltd. হল চীনের শীর্ষস্থানীয় H-MTD থেকে MATEnet কেবল প্রস্তুতকারক এবং সরবরাহকারীদের মধ্যে একটি৷ আমাদের কারখানা থেকে ডিসকাউন্ট মূল্যে পাইকারি উচ্চ মানের কাস্টমাইজড পণ্যে স্বাগতম। উদ্ধৃতি এবং বিনামূল্যে নমুনার জন্য আমাদের সাথে যোগাযোগ করুন.
প্রিমিয়ার কেবল PCM{0}ZC-0216একটি নতুন উন্নত হয়H-MTD থেকে MATEnet অটোমোটিভ ইথারনেট কেবলRosenberger H-MTD এবং TE কানেক্টিভিটি MATEnet উচ্চ-গতির স্বয়ংচালিত ডেটা ইন্টারফেসের মধ্যে একটি সরাসরি শারীরিক আন্তঃসংযোগ তৈরি করার জন্য প্রকৌশলী।
এক প্রান্ত ব্যবহার করেরোজেনবার্গার E6S10A-1CAZ5-Z H-MTD Z কোড পুরুষ প্লাগ, যখন বিপরীত প্রান্তে একটি মহিলা-এর উপর ভিত্তি করে MATEnet সংযোগ অন্তর্ভুক্ত করে৷TE কানেক্টিভিটি 2302510-9 Z কোড. সমাবেশ ব্যবহার করেGG 2Speed 251 অটোমোটিভ ইথারনেট তারএবং 1 মিটার একটি আদর্শ দৈর্ঘ্য আছে।
পণ্য স্পেসিফিকেশন
| পণ্যের নাম | H-MTD Z কোড পুরুষ থেকে MATEnet Z কোড মহিলা অটোমোটিভ ইথারনেট কেবল |
| প্রিমিয়ার কেবল P/N: | PCM-ZC-0216 |
| P1 ইন্টারফেস | রোজেনবার্গার এইচ-এমটিডি জেড কোড ;রোজেনবার্গার : E6S10A-1CAZ5-Z |
| P2 ইন্টারফেস | TE MATEnet জ্যাক জেড কোড ;TE:2302510-9 |
| তারের রড | GG 2Speed 251 |
| নামমাত্র প্রতিবন্ধকতা | 100Ω নামমাত্র |
| ফ্রিকোয়েন্সি রেঞ্জ | DC-10GHz |
| কাজের তাপমাত্রা | -40 ডিগ্রি থেকে +105 ডিগ্রি |

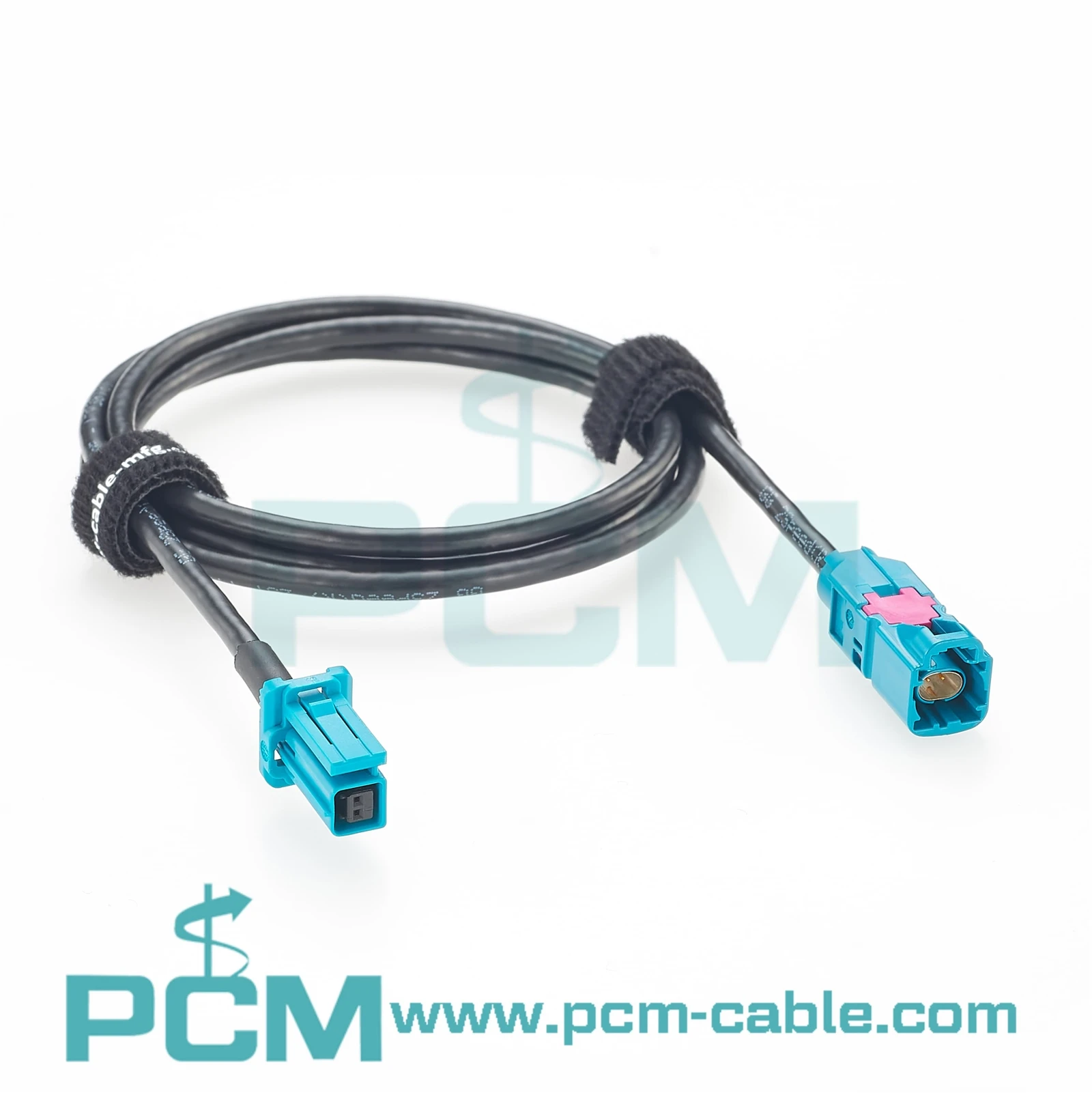

পণ্য প্রদর্শন
পণ্য বৈশিষ্ট্য
H-MTD থেকে MATEnet ক্রস-প্ল্যাটফর্ম ইন্টারফেস
PCM{{0}ZC-0216 একটি Rosenberger H-MTD Z-কোডেড পুরুষ সংযোগকারী এবং একটি TE MATEnet Z-কোডেড মহিলা সংযোগকারীকে একটি একক তারের সমাবেশে সংহত করে, যা সরঞ্জামের মূল সংযোগকারী প্ল্যাটফর্মের প্রতিস্থাপন ছাড়াই ক্রস-প্ল্যাটফর্ম শারীরিক সংযোগ সক্ষম করে৷
সংজ্ঞায়িত মূল সংযোগকারী অংশ সংখ্যা
H-এমটিডি পাশ হিসাবে নির্দিষ্ট করা হয়েছে৷E6S10A-1CAZ5-Z, যখন MATEnet পাশ উপর ভিত্তি করেটিই 2302510-9, জেনেরিক H{{0}MTD/MATEnet বিবরণের তুলনায় BOM ব্যবস্থাপনা, ইন্টারফেস সনাক্তকরণ এবং যান্ত্রিক সামঞ্জস্য যাচাইয়ের জন্য আরও স্পষ্ট সন্ধানযোগ্যতা প্রদান করে।
GG 2Speed 251 High-স্পীড ডিফারেনশিয়াল কেবল
সমাবেশটি GG 2Speed 251 উচ্চ-গতির স্বয়ংচালিত ডিফারেনশিয়াল কেবল ব্যবহার করে। এর বাঁকানো-জোড়া নির্মাণটি উচ্চ গতির স্বয়ংচালিত ডেটা যোগাযোগের জন্য ডিজাইন করা হয়েছে এবং সঠিক সংযোগকারীর সমাপ্তি, শিল্ডিং এবং রাউটিং সহ, একটি স্থিতিশীল ডিফারেনশিয়াল সিগন্যাল ট্রান্সমিশন পাথ প্রদান করে।
1-মিটার প্রিসসেম্বল করা তারের জোতা
স্ট্যান্ডার্ড 1-মিটার প্রি-অ্যাসেম্বল কনফিগারেশন বেঞ্চ টেস্টিং, প্রোটোটাইপ যানবাহন, ইসিইউ পরীক্ষা সিস্টেম এবং সংক্ষিপ্ত যন্ত্রপাতি-থেকে-সরঞ্জাম সংযোগের জন্য উপযুক্ত,-সাইটের সমাপ্তি এবং ম্যানুয়াল হাই-স্পিড জাম্পার অ্যাসেম্বলি করার সময় পরীক্ষার কার্যকারিতা উন্নত করে৷
কোর অ্যাপ্লিকেশন দৃশ্যকল্প
স্বয়ংচালিত ইথারনেট ECU পরীক্ষা
যোগাযোগের বৈধতা, নেটওয়ার্ক ডিবাগিং এবং কার্যকরী পরীক্ষার জন্য MATEnet টেস্ট হার্নেস, সুইচ, গেটওয়ে বা ডেভেলপমেন্ট প্ল্যাটফর্মের সাথে H{{0}MTD-সজ্জিত ECUগুলিকে সংযুক্ত করার জন্য উপযুক্ত।
ADAS এবং ডোমেন কন্ট্রোলার
ADAS কন্ট্রোলার, ডোমেন কন্ট্রোলার এবং বিভিন্ন সরবরাহকারীর থেকে উচ্চ গতির গাড়ির মডিউলের ল্যাবরেটরি ইন্টিগ্রেশনের জন্য উপযুক্ত যখন তাদের সংযোগকারী প্ল্যাটফর্মগুলি ভিন্ন হয়।
স্বয়ংচালিত ক্যামেরা সিস্টেম
ক্যামেরা, সার্উন্ড-ভিউ সিস্টেম, ইমেজ-প্রসেসিং ইউনিট এবং পরীক্ষার সরঞ্জামগুলির মধ্যে শারীরিক উচ্চ গতির ডেটা লিঙ্কগুলির জন্য প্রযোজ্য, প্রোটোকল এবং ডেটা রেট ক্যামেরা এবং ECU PHY প্রয়োজনীয়তার সাথে মেলে৷
গেটওয়ে এবং ইথারনেট সুইচ
গেটওয়ে, স্বয়ংচালিত ইথারনেট সুইচ, কেন্দ্রীয় কম্পিউটিং ইউনিট এবং পরীক্ষা প্ল্যাটফর্মগুলি ব্রিজ করতে পারে, বিশেষ করে যখন বিভিন্ন সংযোগকারী ইকোসিস্টেমের চারপাশে নির্মিত নেটওয়ার্ক মডিউলগুলি যাচাই করা হয়।
মূল কর্মক্ষমতা সুবিধা
সরলীকৃত ক্রস-প্ল্যাটফর্ম সংযোগ এবং পরীক্ষা
PCM-ZC-0216 H-MTD এবং MATEnet কে সরাসরি একটি ক্যাবল অ্যাসেম্বলিতে সংহত করে, বিভিন্ন সংযোগকারী প্ল্যাটফর্ম জুড়ে ল্যাবরেটরি ইন্টিগ্রেশনকে সরল করার সময় অতিরিক্ত অ্যাডাপ্টার, মধ্যবর্তী মিলন পয়েন্ট এবং অস্থায়ী ওয়্যারিং হ্রাস করে।
উন্নত প্রোটোটাইপ এবং ECU বৈধতা দক্ষতা
যখন একটি প্রোটোটাইপ ECU এবং পরীক্ষা প্ল্যাটফর্ম বিভিন্ন সংযোগকারী সিস্টেম ব্যবহার করে, তখন একটি ডেডিকেটেড অ্যাডাপ্টার কেবল PCB ইন্টারফেস পরিবর্তন না করে বা গাড়ির জোতা পুনর্নির্মাণ, প্রোটোটাইপ বৈধতা এবং পরীক্ষা স্থাপনের দক্ষতা উন্নত না করে লিঙ্কটি স্থাপন করতে পারে।
হাই-স্পিড ডিফারেনশিয়াল লিঙ্কে ম্যানুয়াল ওয়্যারিং ঝুঁকি হ্রাস করা হয়েছে
স্বয়ংচালিত ইথারনেট জ্যামিতি, প্রতিবন্ধকতা, সমাপ্তি এবং রক্ষার ধারাবাহিকতার জন্য সংবেদনশীল। একটি কারখানায় নির্মিত ডিফারেনশিয়াল ক্যাবল অ্যাসেম্বলিটি অস্থায়ী হ্যান্ড ওয়্যারিংয়ের চেয়ে আরও ভাল প্রক্রিয়া এবং সমাপ্তির সামঞ্জস্য প্রদান করে, ম্যানুয়াল সমাবেশের কারণে লিঙ্কের ঝুঁকি কমাতে সাহায্য করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: PCM{{1}ZC-0216 কি ধরনের তার?
A1:PCM-ZC-0216 হল একটি H-MTD-থেকে-MATEnet উচ্চ-গতির স্বয়ংচালিত ডেটা কেবল যা একটি রোজেনবার্গার H-MTD Z-কোডেড পুরুষ সংযোগকারী এবং একটি ভিন্ন TE-Zmod ফিমেল সংযোগের জন্য কোডেড পুরুষ সংযোগকারী এবং একটি ভিন্ন TE ZMONET ফিমেল সংযোগের মধ্যে ইথারনেট সংযোগকারী প্ল্যাটফর্ম।
প্রশ্ন 2: এই কেবলটি কি সরাসরি 10Gbps সমর্থন করতে পারে?
A2: একা H-MTD ইন্টারফেসের উপর ভিত্তি করে নয়। সম্পূর্ণ-লিঙ্ক কার্যকারিতা MATEnet সংযোগকারী, GG 2Speed 251 কেবল, সমাপ্তির গুণমান, ডিভাইস PHY এবং যোগাযোগ প্রোটোকলের উপরও নির্ভর করে৷ সম্পূর্ণ সিস্টেম বৈধতার মাধ্যমে চূড়ান্ত ডেটা হার নিশ্চিত করা উচিত।
Q3: PCM-ZC-0216 কি ইথারনেট প্রোটোকলকে রূপান্তর করে?
A3: না। PCM-ZC-0216 হল একটি প্যাসিভ ক্যাবল অ্যাসেম্বলি যা শুধুমাত্র শারীরিক-ইন্টারফেস অভিযোজনের জন্য ব্যবহৃত হয়। এটিতে একটি PHY, সুইচ, মিডিয়া রূপান্তরকারী বা কোনো সক্রিয় প্রোটোকল-রূপান্তর সার্কিট্রি নেই।
প্রশ্ন 4: বিভিন্ন তারের দৈর্ঘ্য কাস্টমাইজ করা যেতে পারে?
A4: হ্যাঁ। প্রিমিয়ার কেবল তারের দৈর্ঘ্য, সংযোগকারীর অভিযোজন, লেবেলিং এবং ইসিইউ পরীক্ষার জন্য ইন্টারফেস কনফিগারেশন, প্রোটোটাইপ জোতা, ADAS সিস্টেম এবং যানবাহন-নেটওয়ার্ক প্রকল্পগুলি কাস্টমাইজ করতে পারে৷
প্রশ্ন 5: কেন একা জেড কোড সামঞ্জস্য নিশ্চিত করার জন্য যথেষ্ট নয়?
A5:Z কোডিং প্রাথমিকভাবে যান্ত্রিক কীিং এবং অ্যান্টি-মিমিমেটিং বৈশিষ্ট্যগুলিকে সংজ্ঞায়িত করে; এটি সম্পূর্ণ PHY, প্রোটোকল বা পিনআউট নির্ধারণ করে না। এমনকি যখন উভয় প্রান্ত Z-কোডেড থাকে, তবুও বৈদ্যুতিক সংজ্ঞা এবং সম্পূর্ণ ইন্টারফেসের প্রয়োজনীয়তা অবশ্যই যাচাই করা উচিত।
পণ্য অঙ্কন
