50 কেডব্লু মোটরের জন্য প্রয়োজনীয় তারের আকারটি ভোল্টেজ স্তর, লাইন দৈর্ঘ্য, লোড প্রকার এবং তারের অনুমোদিত বর্তমান বর্তমান সহ বেশ কয়েকটি কারণের উপর নির্ভর করে। সাধারণত, কেবলগুলির নির্বাচন নিম্নলিখিত পদক্ষেপগুলি অনুসরণ করে:
1। কারেন্ট গণনা করুন: প্রথমে, মোটরটির শক্তি এবং ভোল্টেজের উপর ভিত্তি করে বর্তমান গণনা করুন। উদাহরণ হিসাবে 380V থ্রি-ফেজ মোটর গ্রহণ করা, বর্তমান গণনা সূত্রটি নিম্নরূপ:
কোথায়:
- পি পাওয়ার (50 কেডব্লিউ),
- ইউ ভোল্টেজ (380 ভি),
- COSφ হ'ল পাওয়ার ফ্যাক্টর (ধরে নেওয়া হয়েছে 0। 8)।
গণনার ফলাফল প্রায়:
অতএব, মোটরের অপারেটিং কারেন্টটি প্রায় 95.5a।
2। তারের আকার চয়ন করুন: বর্তমান অনুসারে উপযুক্ত কেবলটি চয়ন করুন। সাধারণভাবে বলতে গেলে, 95.5A এর বর্তমানের সাথে সম্পর্কিত কেবলের স্পেসিফিকেশনটি সাধারণত 70 মিমি বা 95 মিমি কপার কন্ডাক্টর কেবল (নির্দিষ্ট নির্বাচনটি লাইনের দৈর্ঘ্য, তাপমাত্রা, ইনস্টলেশন পদ্ধতি ইত্যাদির মতো কারণগুলির উপর নির্ভর করে)। অ্যালুমিনিয়াম কন্ডাক্টর কেবলগুলির জন্য, 120 মিমি বা 150 মিমি হিসাবে বৃহত্তর স্পেসিফিকেশন সাধারণত নির্বাচন করা হয়।
3 .. লাইন ক্ষতি এবং ভোল্টেজ ড্রপ বিবেচনা করুন: দীর্ঘ দূরত্বের ক্ষেত্রে, তারের ভোল্টেজ ড্রপ সরঞ্জামগুলির ক্রিয়াকলাপকে প্রভাবিত করতে পারে এবং ভোল্টেজ ড্রপ সাধারণত 3%এর বেশি হওয়া প্রয়োজন। অতএব, দীর্ঘ দূরত্বে প্রেরণ করার সময়, আরও বড় তারের নির্বাচন করা প্রয়োজন হতে পারে।
সংক্ষেপে, একটি 50 কেডব্লু মোটরের জন্য, সাধারণ কেবলের আকারটি 70 মিমি থেকে 95 মিমি তামার কেবল এবং নির্দিষ্ট স্পেসিফিকেশনগুলি ব্যবহারের শর্তাদি এবং প্রয়োজনীয়তা অনুসারে সামঞ্জস্য করা হয়। আপনার যদি কেবল নির্বাচনটি আরও নিশ্চিত করতে হয় তবে কেবল সরবরাহকারীর স্পেসিফিকেশন টেবিলটি উল্লেখ করতে বা পেশাদার বৈদ্যুতিক নকশা গণনা সম্পাদন করার পরামর্শ দেওয়া হয়।
আপনিও পছন্দ করতে পারেন

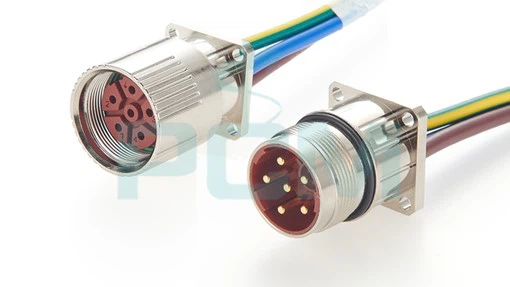

এম 23 অভ্যর্থনা, ফ্ল্যাঞ্জ মাউন্ট
